3一般定義
3.1運動學定義

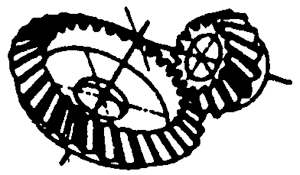

3.1.1相交軸齒輪副
兩軸線相交的齒輪副。

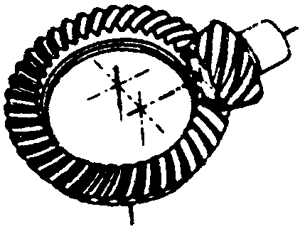

3.1.2交錯軸齒輪副
兩軸線不平行，也不相交的齒輪副。

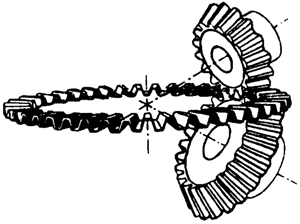

3.1.3錐齒輪的基本齒廓
8字齧合冠輪的大端法面假想齒廓 。

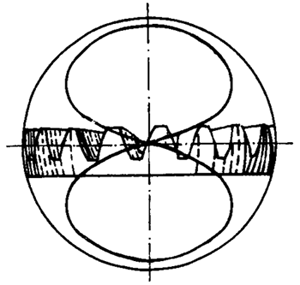

3.1.4 8字齧合錐齒輪齒廓
一個錐齒輪，其産形冠輪的齒面形狀爲平面時，稱爲8字齧合錐齒輪。其齒廓即爲8字齧合錐齒輪齒廓；其齧合線爲球面上呈8字狀的空間曲線。

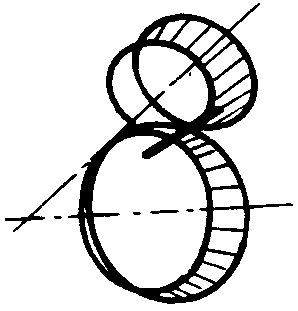

3.1.5 8字齧合冠輪
8字齧合錐齒輪的冠輪，其齒面爲一平面。
3.1.6 8字齧合産形齒輪
8字齧合錐齒輪的産形齒輪，其産形齒面爲一平面 。
3.1.7 産形齒輪（産形輪）
假想齒輪，當它被用於確定某一個正著手設計研究或加工制造的齒輪時，就稱爲産形齒輪。
3.1.8産形齒面
産形齒輪的齒面稱爲産形齒面。在某些切齒工藝中，産形齒面就是切齒刀具的相削刃按照一定的運動條件 ，在實際空間中描繪的運動軌迹曲面 。被著手研究或制造的那個齒輪的可用齒面 ，就是切齒刀刃運動軌迹曲面族的包絡曲面 。
3.2輪齒特性

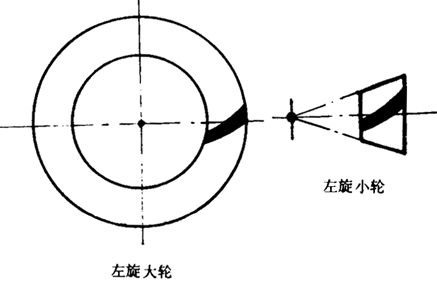

3.2.1右旋齒
對於曲線齒錐齒輪，當觀察者從錐頂朝大端看過去，輪齒上的背錐齒廓，相對於中濁錐面是的齒廓，按順時針方向轉過瞭一個角度時，此輪齒稱爲右旋齒 。
3.2.2左旋齒
對於曲線齒錐齒輪 ，當觀察者從錐頂朝大端看過去 ，輪齒上的背錐齒廓 ，相對於中間錐面上的齒廓，按反時針方向轉過瞭一個角度時，此輪齒稱爲左旋齒 。
3.2.3凹面
由銑刀盤的外切刀齒切削的齒面，該齒面在齒長方向是凹的。
同義詞 凹齒面
3.2.4凸面
由銑刀盤的内切刀齒切削的齒面，該齒面在齒長方向是凸的。同義詞凸齒面。
3.2.5正車齒面
車輛在向前方向形動時 ，大輪或小輪與相配輪齒面相接觸的齒面 。
3.2.6倒車齒面
車輛在倒車方向開動時，大輪或小輪與相配輪齒面接觸的齒面 。

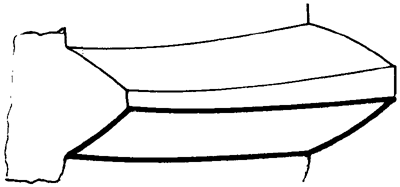

3.2.7背錐齒廓
錐齒輪的齒面被背錐所截的載線。
3.3用於錐齒輪的幾何學概念

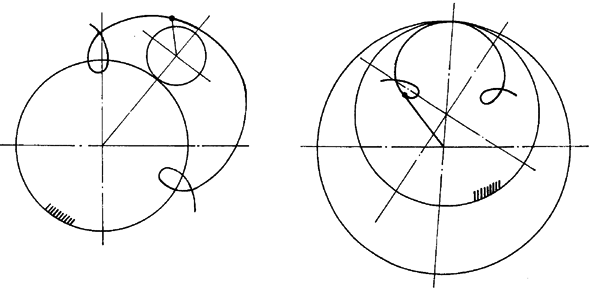

3.3.1長輻外擺線
在平面上，一個動圓（發生圓）沿著一個固定的圓（基圓）的外側，作外切或内切的純滾動時位於作外切的動圓之外或位於作内切的動圓之内並與動圓固連的一點的軌迹，稱炎長輻外擺線同義詞延伸外擺線
3.3.2球面漸開線
球面上的一個大圓（發生圓）沿著位於同一球面上的一個固定的小圓（基圓）作純滾動時，位於該大圓上的一個任意點在球面上的運動軌迹 ，稱炎球面漸開線 。
3.4齒輪的齧合與變位
3.4.1瞬時軸
在相交軸的錐齒輪副中，兩齒輪作相對的瞬時回轉運動的軸線稱爲瞬時軸 。在交錯軸的錐齒輪副中，兩齒輪作相對的瞬時螺旋運動的軸線，稱爲瞬時軸 。
3.4.2總作弧
齒輪在其齧合過程中，它的一個齒面從齧合開始到齧合終止所轉過的分度圓弧。
3.4.3端面作用弧
對於錐齒輪，指的是背錐齒廓在相應的齧合期間所轉過的分度圓弧。
3.4.4縱向作用弧
分别包含同一條齒線各一個端點的兩個軸平面所截取的分度圓弧。
3.4.5總作用角
總作用弧所對圓心角，稱爲總作用角 。對於錐齒輪，其值應在冠輪上度量。
3.4.6端面作用角
端面作用弧所對圓心角，稱爲端面作用角。對於錐齒輪，其值應在冠輪上度量 。
3.4.7縱向作用角
縱向作用弧所對的圓心角，稱爲縱向作用角。對於錐齒輪，其值應在冠輪上度量。
3.4.8總重合度
總作用角與齒距角的比值，稱爲總重合度。對於錐齒輪，其值應在冠輪上度量。
3.4.9端面重合度
端面作用角與齒距角的比值，稱爲端面重合度。對於錐齒輪，其值應在冠輪上度量。
同義詞 端面接觸比
3.4.10縱向重合度
縱向作用角與齒距角的比值，稱爲縱向重合度。對於錐齒輪，其值應在冠輪上度量。
同義詞 縱向接觸比
3.4.11高變位錐齒輪副
軸交角等於兩齒輪分錐角之和的變位錐齒輪副。
3.4.12角變位錐齒輪副
軸交角不等於兩齒輪分錐角之和的變位錐齒輪副。
3.4.13徑向變位量（用於外齒輪）（用於内齒輪）
對於錐齒輪，指的是當量圓柱齒輪的徑向變位量。
同義詞 變位量 |
